Disección del sistema nervioso (vista posterior)

Disección del sistema nervioso (vista posterior)

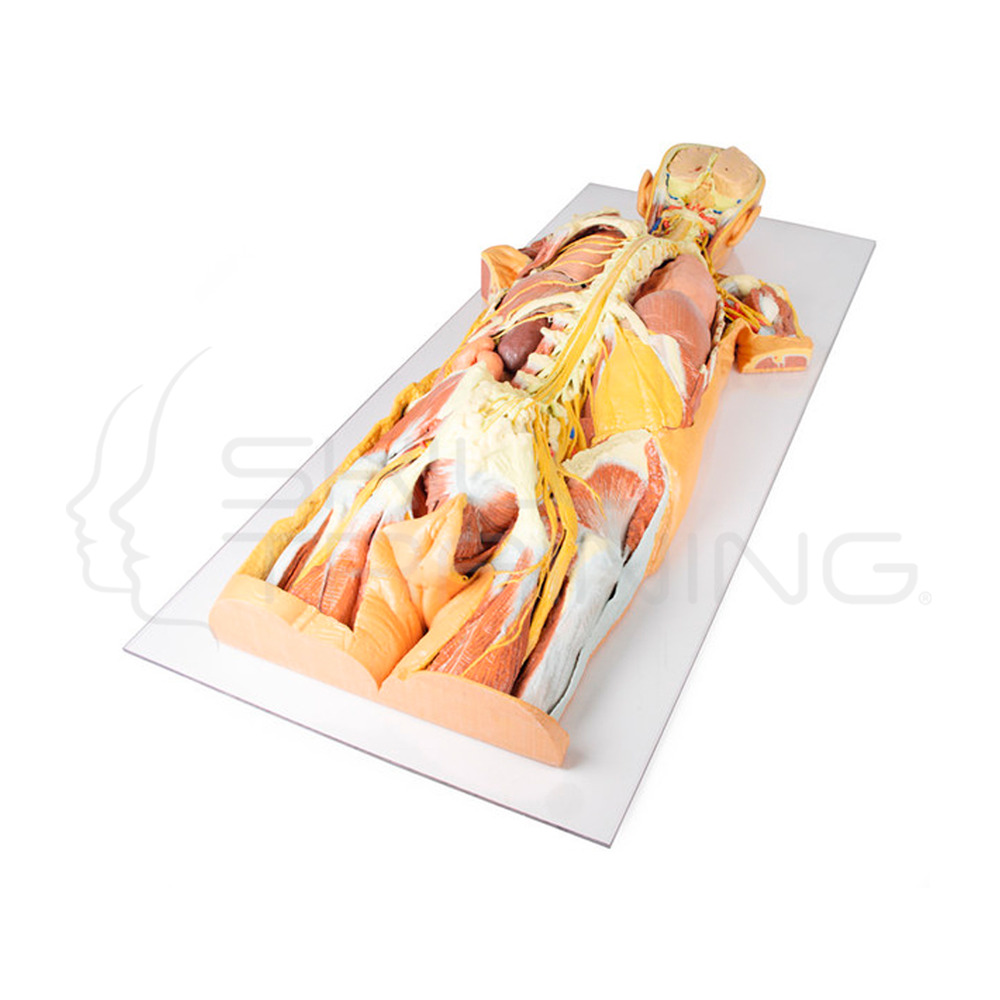

Modelo impreso en 3D presenta una vista única de la anatomía axial, que presenta una disección profunda dorsal de la cabeza, el cuello, las axilas, el tórax, el abdomen y las regiones de los glúteos. La eliminación de las porciones posteriores del cráneo y la laminectomía desde la región cervical hasta la apertura del canal sacro brindan una vista continua de las estructuras del sistema nervioso central y el origen de los nervios segmentarios en relación con otras estructuras axilares y apendiculares.

En el cráneo se exponen los dos hemisferios cerebrales en sección coronal, separados por una hoz del cerebro que preserva el seno sagital superior y sostenidos por un tentorio parcial del cerebelo. Se ha extirpado el cerebelo y, a lo largo de los márgenes laterales, se ha abierto el seno sigmoideo. Esto expone el cuarto ventrículo, la protuberancia y el bulbo raquídeo, las arterias cerebelosas posteroinferiores y los nervios craneales (CN VII – XII) que surgen de estas estructuras del tronco encefálico.

Inferior al cráneo, la porción cervical posterior de la médula espinal se expone mediante disección profunda y laminectomías (con excepción del arco posterior del atlas). En este nivel de disección, se pueden observar las arterias vertebrales ascendiendo a través de los agujeros vertebrales y curvándose anteriormente en la superficie superior del atlas hacia el agujero magno. Se exponen las raíces del plexo cervical y braquial, que descansan sobre la musculatura escalena, la vasculatura cervical (arteria carótida común a la derecha, yugular interna y carótida común a la izquierda) y los músculos esternocleidomastoideos y se pueden rastrear anteriormente hacia los márgenes de la disección. Tras la extirpación de las escápulas (totalmente a la derecha, parcialmente a la izquierda), se pueden seguir las porciones más distales del plexo braquial pasando por encima de las primeras costillas y hacia la axila, con los cordones, divisiones y ramas terminales rodeando las arterias axilares. En el lado izquierdo, se ha extirpado gran parte de la musculatura (conservándose partes de los músculos deltoides, infraespinoso y redondo menor) y el nervio torácico largo y la arteria torácica lateral descienden cerca del serrato anterior. Se muestra la arteria subescapular dividiéndose en la arteria circunfleja de la escápula (que pasa al espacio triangular) y la raíz de la arteria toracodorsal. En el lado derecho, la extirpación más completa de la escápula permite ver las estructuras del plexo braquial y el paso del nervio axilar y la arteria humeral circunfleja posterior lateralmente hacia el cuello quirúrgico del húmero.

En la línea media del tórax, se expone la médula espinal mediante laminectomía y disección de la duramadre. Se exponen las raíces dorsales y las raicillas de los nervios espinales mixtos, que pasan lateralmente a los ganglios de la raíz dorsal (encerrados dentro de la duramadre). En el lado derecho, se han extraído los nervios espinales mixtos torácicos y la pared musculoesquelética torácica posterior (desde la segunda costilla hasta el nivel de las costillas undécima y duodécima) para exponer la superficie posterior del pulmón y el diafragma posterior. En el lado izquierdo, se ha extraído la mayor parte de la pared torácica posterior, pero se han conservado las costillas tercera a quinta para demostrar la musculatura intercostal externa y la posición del quinto nervio intercostal dentro del espacio. Además, se ha conservado la secuencia completa de los nervios intercostales.

En la parte inferior, también se han abierto las vértebras lumbares y la duramadre posterior para exponer el cono medular y la cola de caballo hasta la región sacra. En el lado derecho, adyacente a la duodécima costilla, se ha extirpado el cuadrado lumbar de manera que los nervios subcostal y lumbar descansan contra la cápsula de grasa perirrenal y el músculo psoas. En el lado izquierdo, el nervio subcostal se arquea a través de una cavidad peritoneal abierta y el riñón y las asas del yeyuno expuestos.

El plano profundo de disección en ambos lados se extiende hacia la región de los glúteos, donde se ha extirpado el músculo glúteo mayor para exponer los rotadores laterales y las estructuras neurovasculares; así como la musculatura del suelo pélvico en la línea media. En el lado izquierdo, el glúteo medio está intacto y la arteria y el nervio glúteos superiores pasan a la región justo superior al músculo piriforme. En la parte inferior del músculo piriforme, se conservan partes de la arteria y el nervio glúteo inferior, y la arteria pudenda interna y el nervio pudendo cerca del ligamento sacrotuberoso. El nervio ciático pasa distalmente a través del espacio que atraviesa la superficie de los rotadores laterales (p. ej., músculos gémelos superior e inferior, obturador interno, cuadrado femoral) hacia el compartimento posterior del muslo cerca del grupo de los isquiotibiales. En el lado derecho, la eliminación del glúteo medio y una disección más profunda en la pelvis verdadera han expuesto los plexos lumbar y sacro y los nervios derivados. Esta réplica corporal viene sobre una base de plexiglás transparente.

Nota: Gracias a la flexibilidad de fabricación que ofrece la impresión 3D, este modelo se «imprime a pedido» y, por lo general, no está disponible para envío inmediato. La mayoría de los modelos se imprimen en un plazo de 15 días hábiles y llegan dentro de las 3 a 5 semanas posteriores al pedido, y una vez que se nos envía un pedido, no se puede cancelar ni modificar. Comuníquese con nosotros si tiene un requisito específico de fecha de entrega y haremos todo lo posible para entregarle el modelo en la fecha objetivo.

Fabricante: Erler Zimmer

Procedencia: Alemania
